地域交流施設建設工事の進捗状況（杭打ち工事～基礎工事）
杭打ち工事（7月～8月）
杭打ち工事とは、地中深くの支持地盤で建物の荷重を支えるために、杭を打ち込む工事のことです。
本工事では、18mの既成コンクリート杭を36本打ち込みました。7月29日に初杭打ちを行い、1日に4本程度の杭を慎重に打ち込み、8月上旬に全ての杭打ちが完了しました。
 |

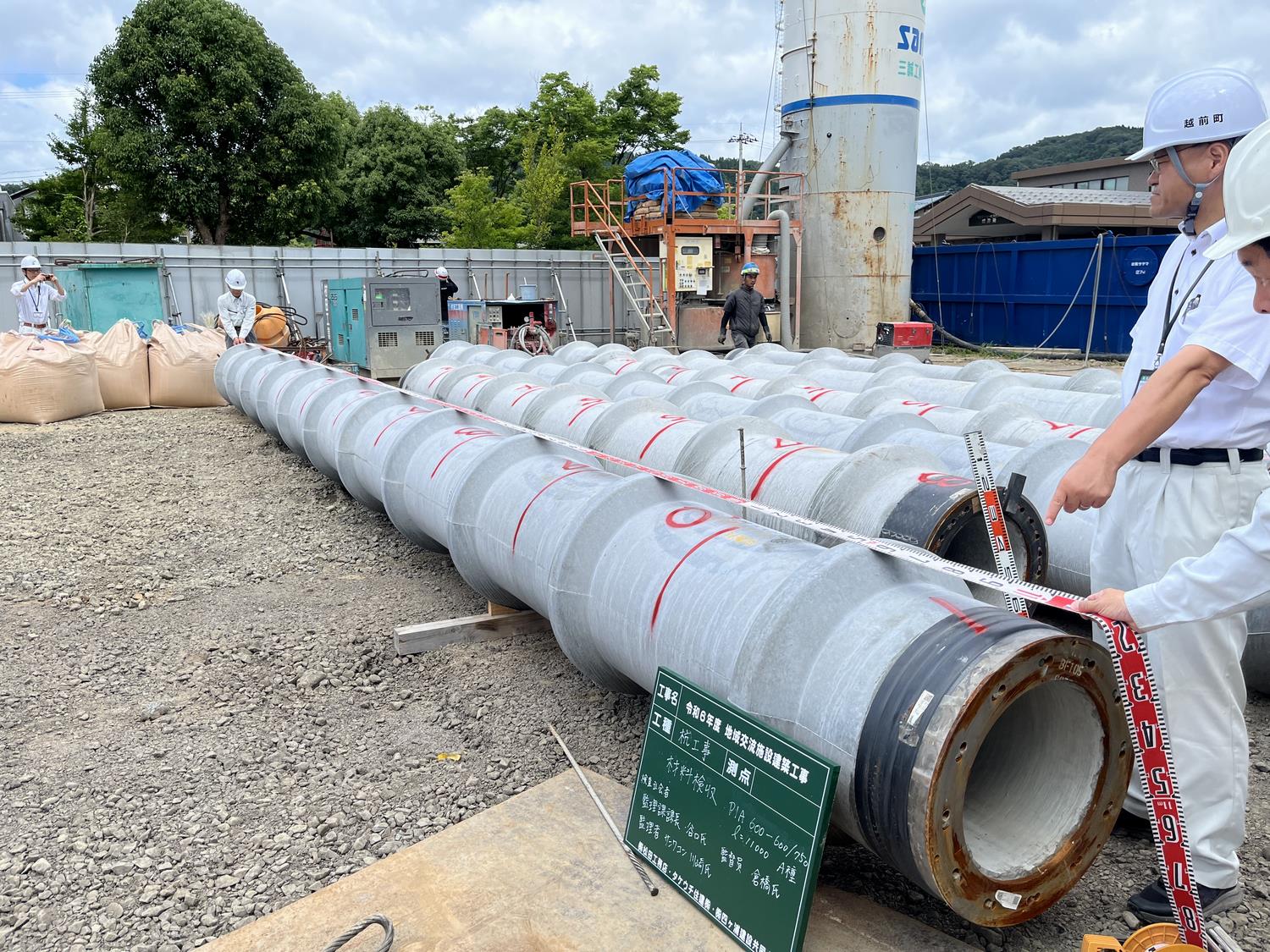

現場に搬入された杭の径や長さを検査・確認します。 |
 |

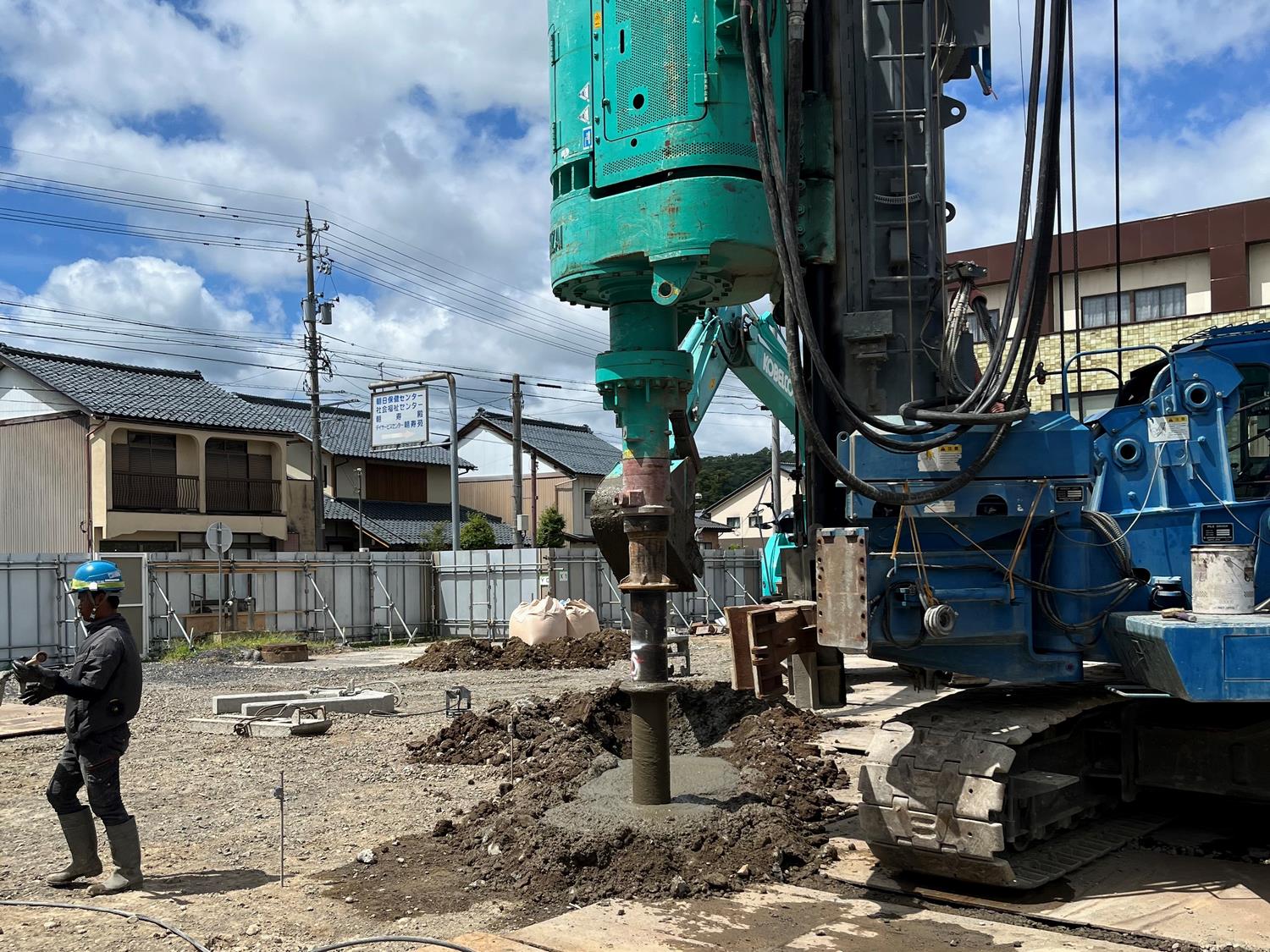

アースオーガで支持地盤まで杭孔を掘削し、 孔に根固め液（セメントミルク）を流し込みます。 （7月29日撮影） |
 |

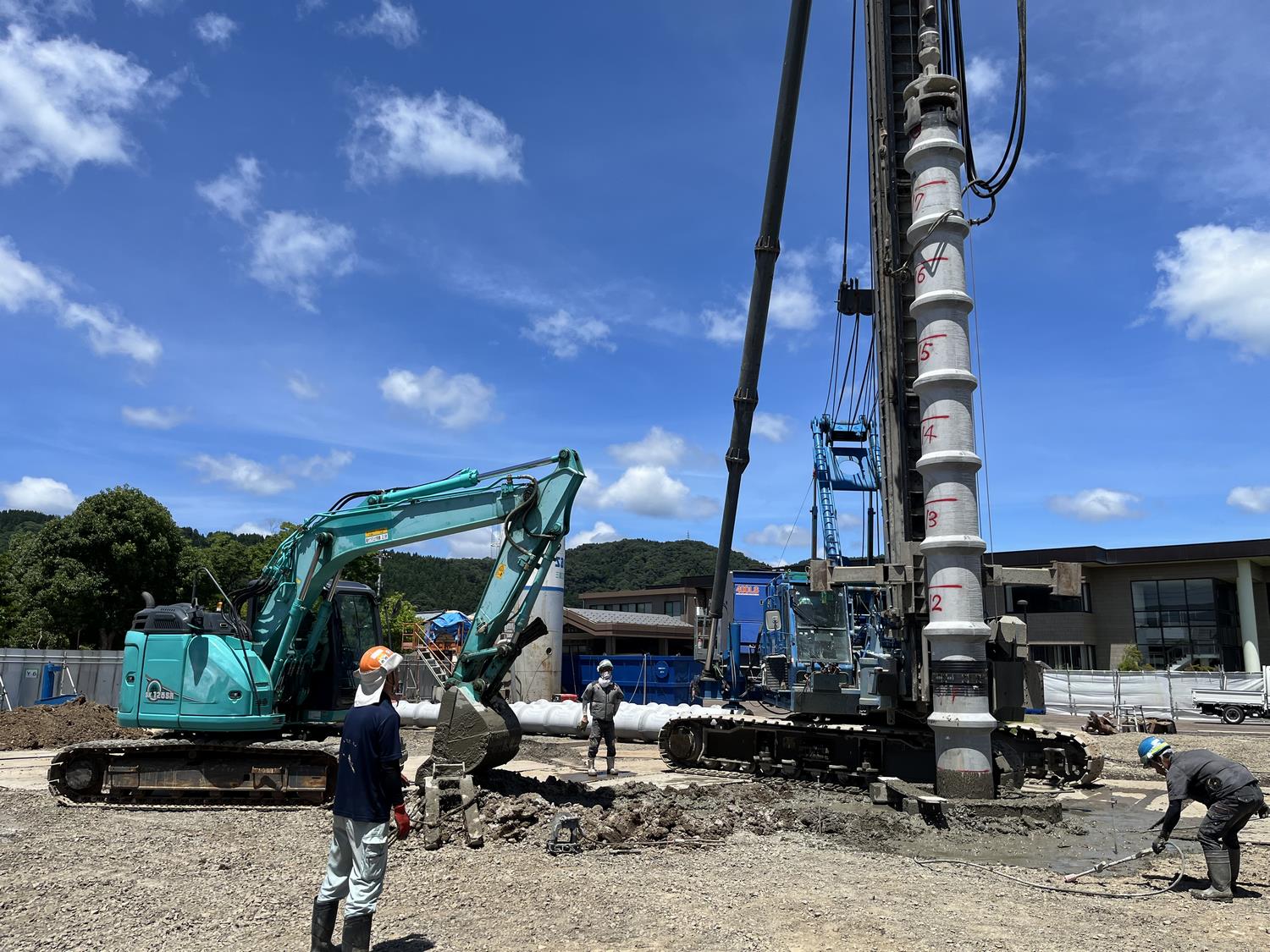

掘削された孔に既成コンクリート杭を挿入し、 根固め液で定着させて完了です。 （7月29日撮影） |
掘削・捨てコン・墨出し（8月～9月）
杭打ち工事完了後、基礎や地中梁を作るために必要な深さを掘削し、砕石を敷き、捨てコンを流し込み、正確な位置を墨出しします。捨てコンには、基礎や地中梁の土台、高さの基準となる役割があります。
 |

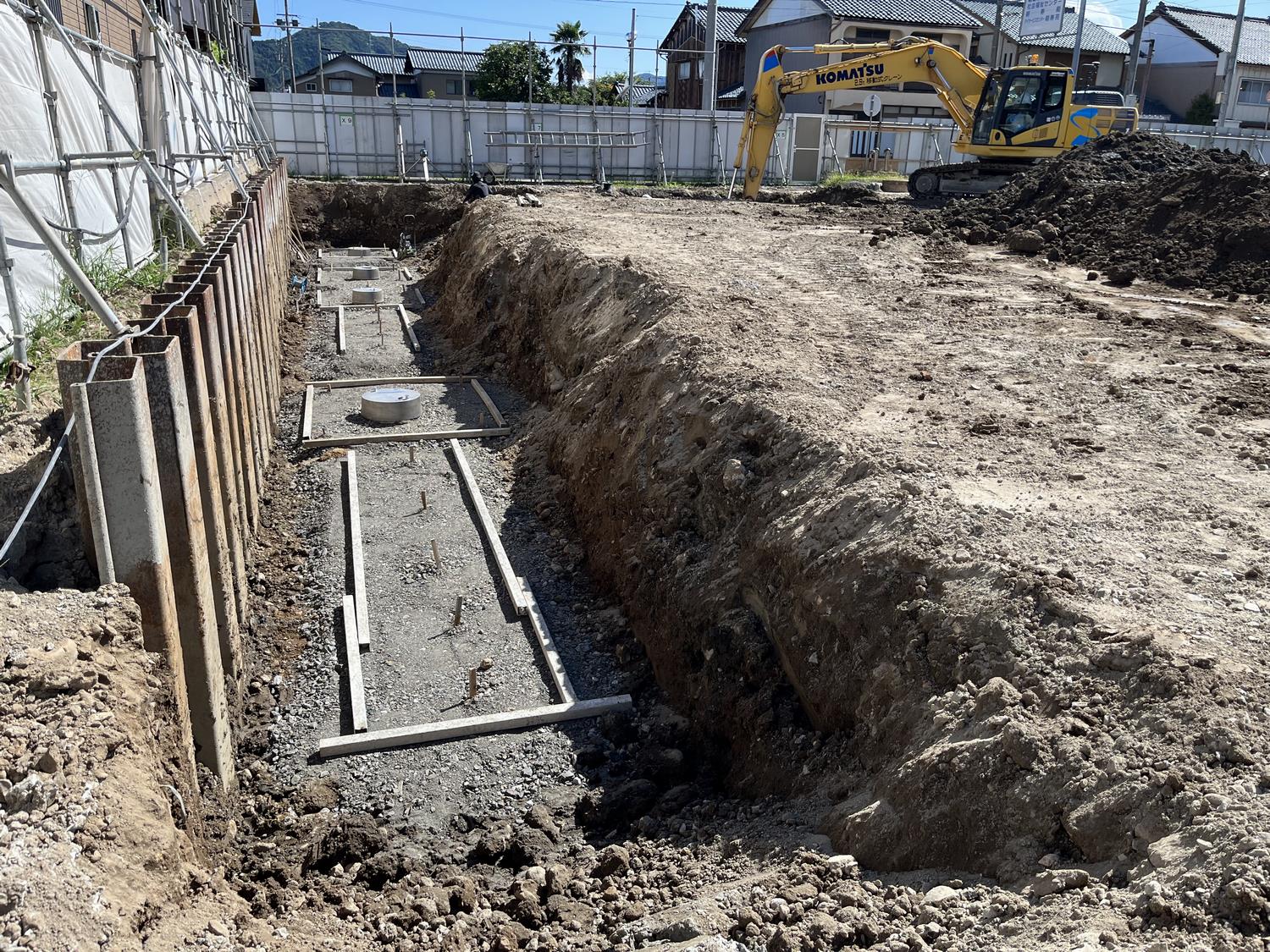

基礎や地中梁を構築するため必要な深さまで掘削します。 基礎下には基礎と接続する杭の頭が見えています。 （8月22日撮影） |
 |

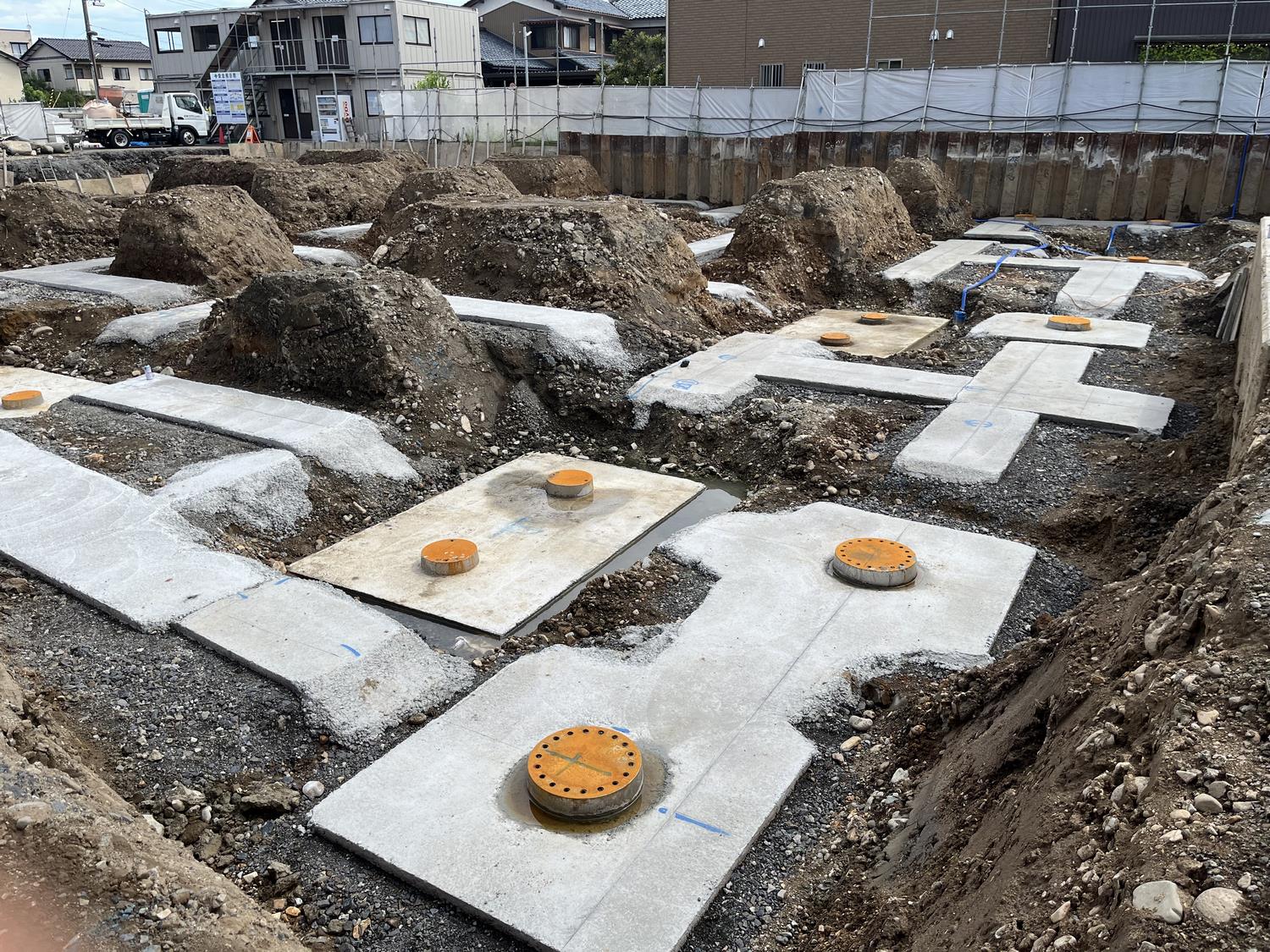

掘削が完了し、捨てコン施工後の状況です。 杭施工時のずれも確認し、設計強度を確保するための補強等も検討します。 （8月30日撮影） |
基礎工事（9月～10月）
建物の荷重を杭に伝達する基礎と、基礎同士をつなげ頑丈にするための地中梁を、鉄筋コンクリートで作ります。
構造設計図通りに鉄筋を組み立て、その周りに型枠を設置、コンクリートを打設し、養生後に型枠を外して基礎の完成です。
 |

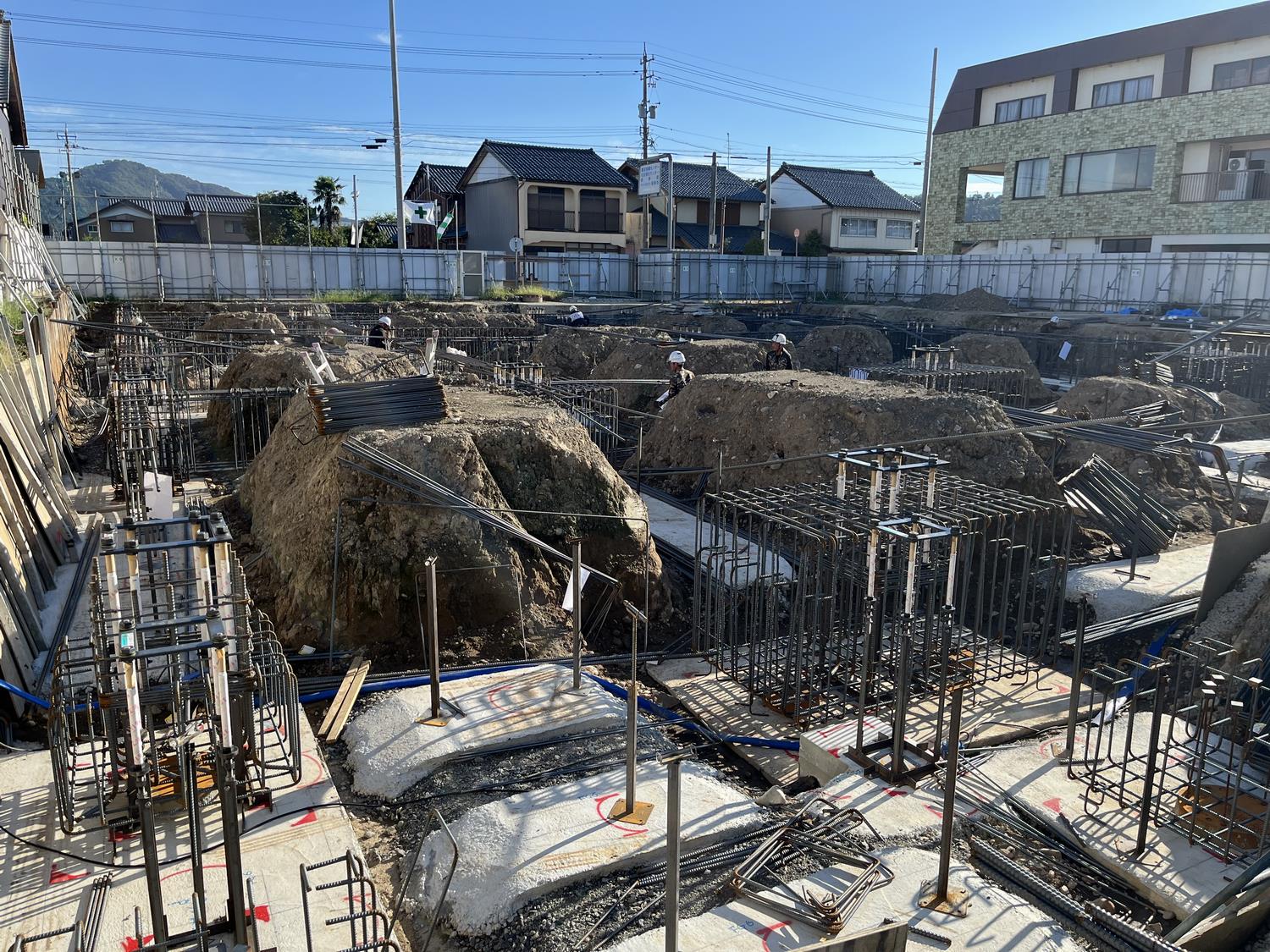

捨てコンの上に鉄筋を組んでいきます。 （9月17日撮影） |
 |

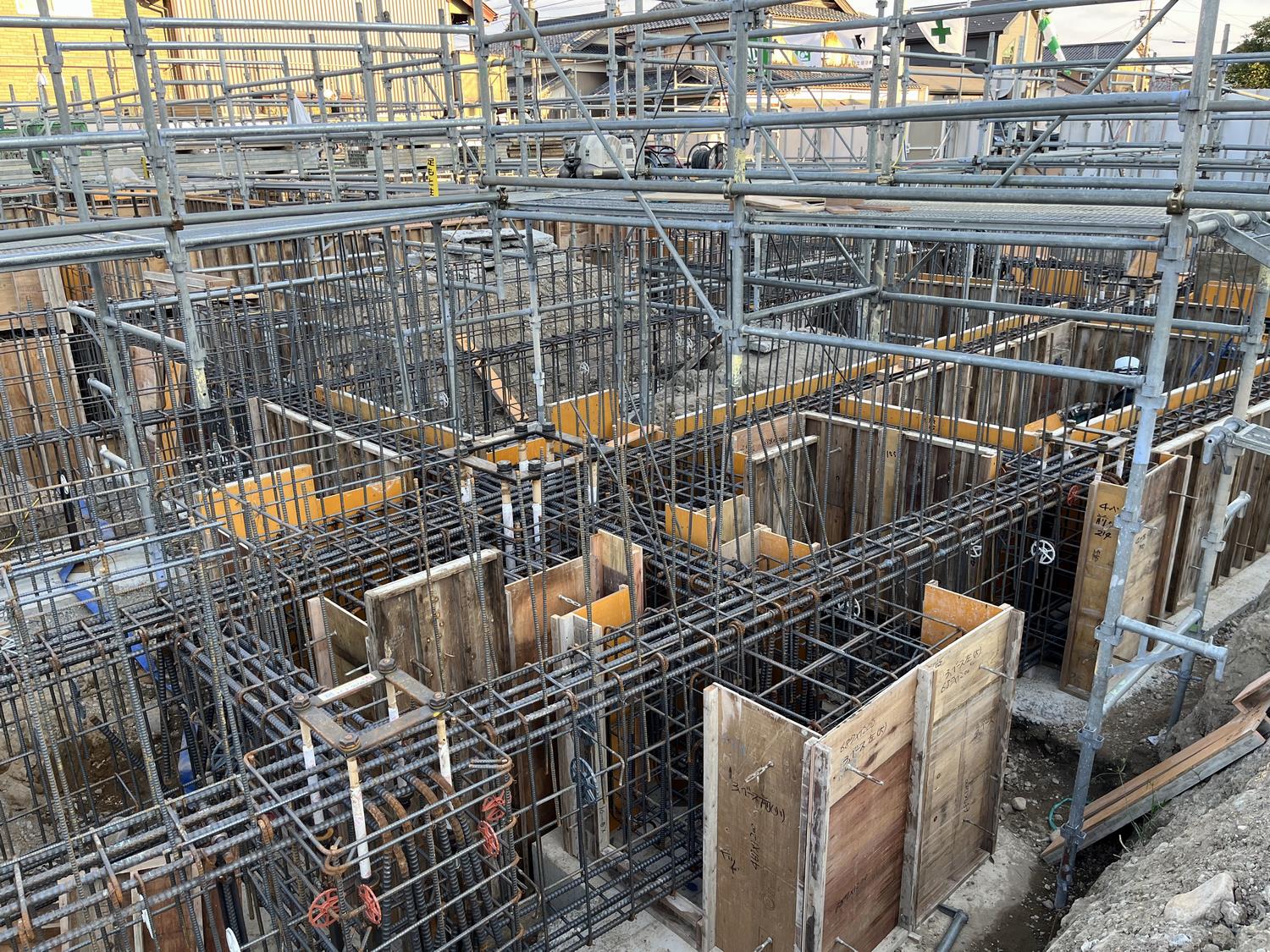

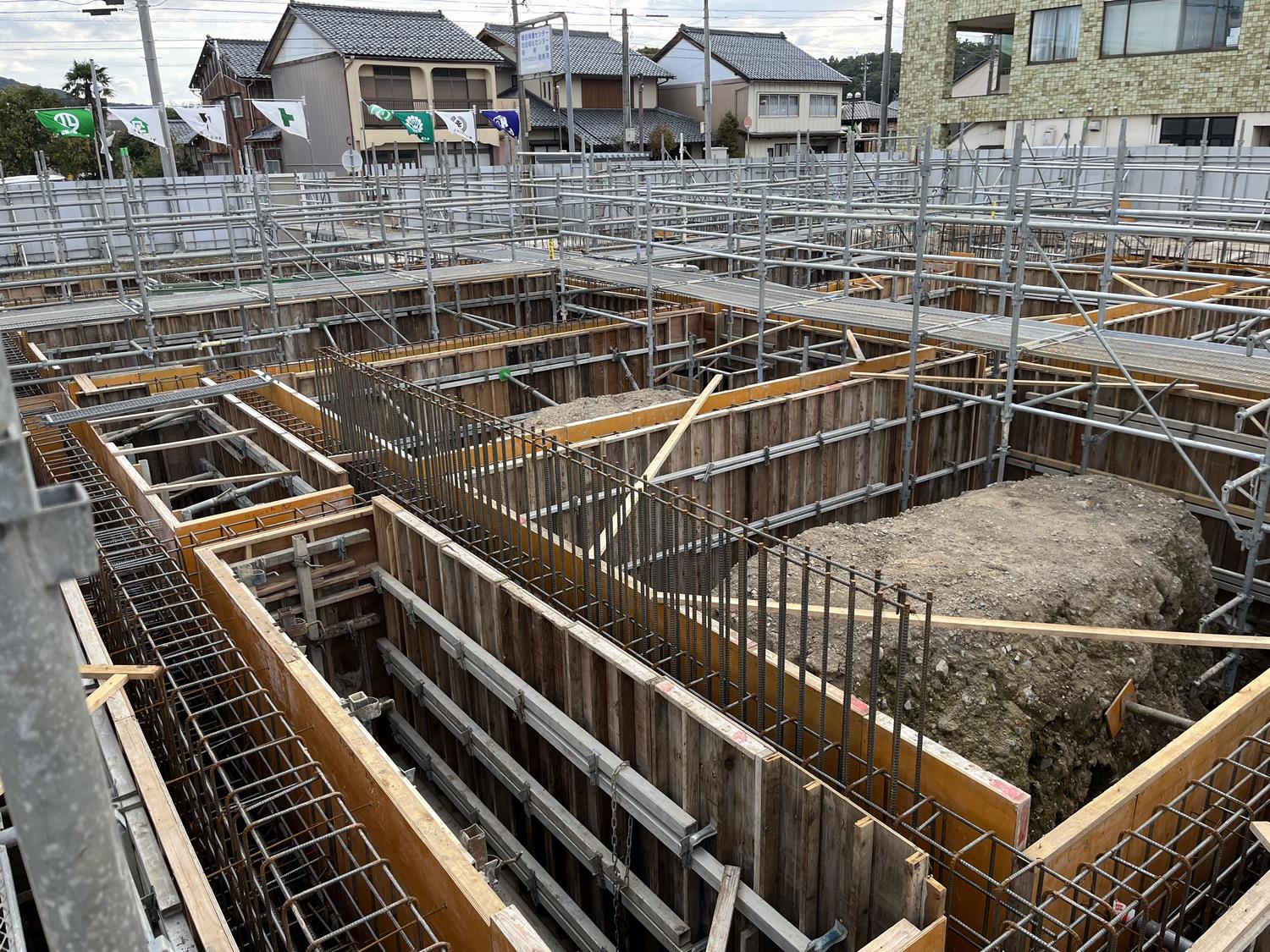

鉄筋の組み立てが完了、 周りに型枠を取り付けていきます。 （10月1日撮影） |
 |

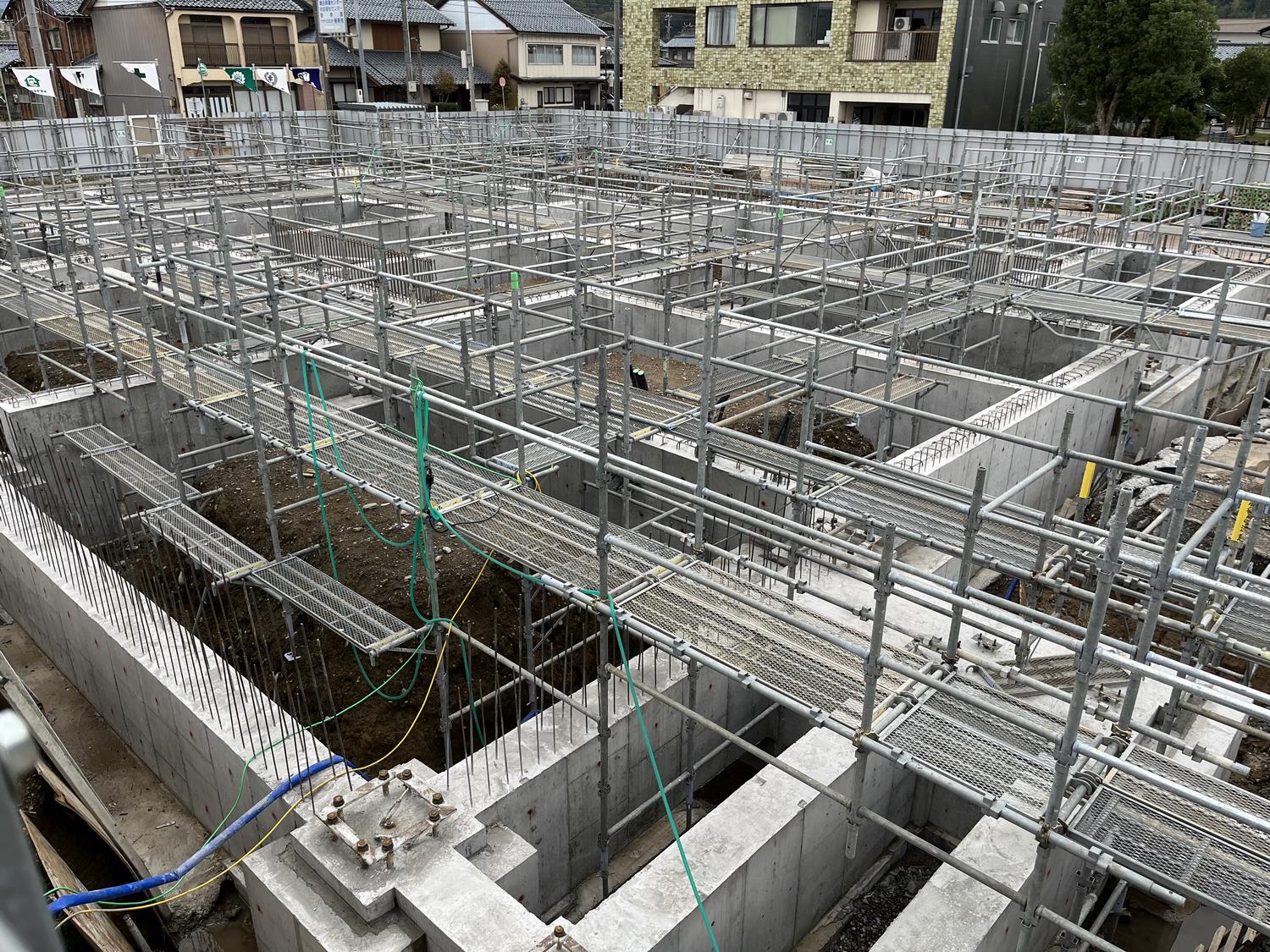

型枠の設置が完了し、 配筋のチェックや微調整を行っています。 （10月15日撮影） |
 |

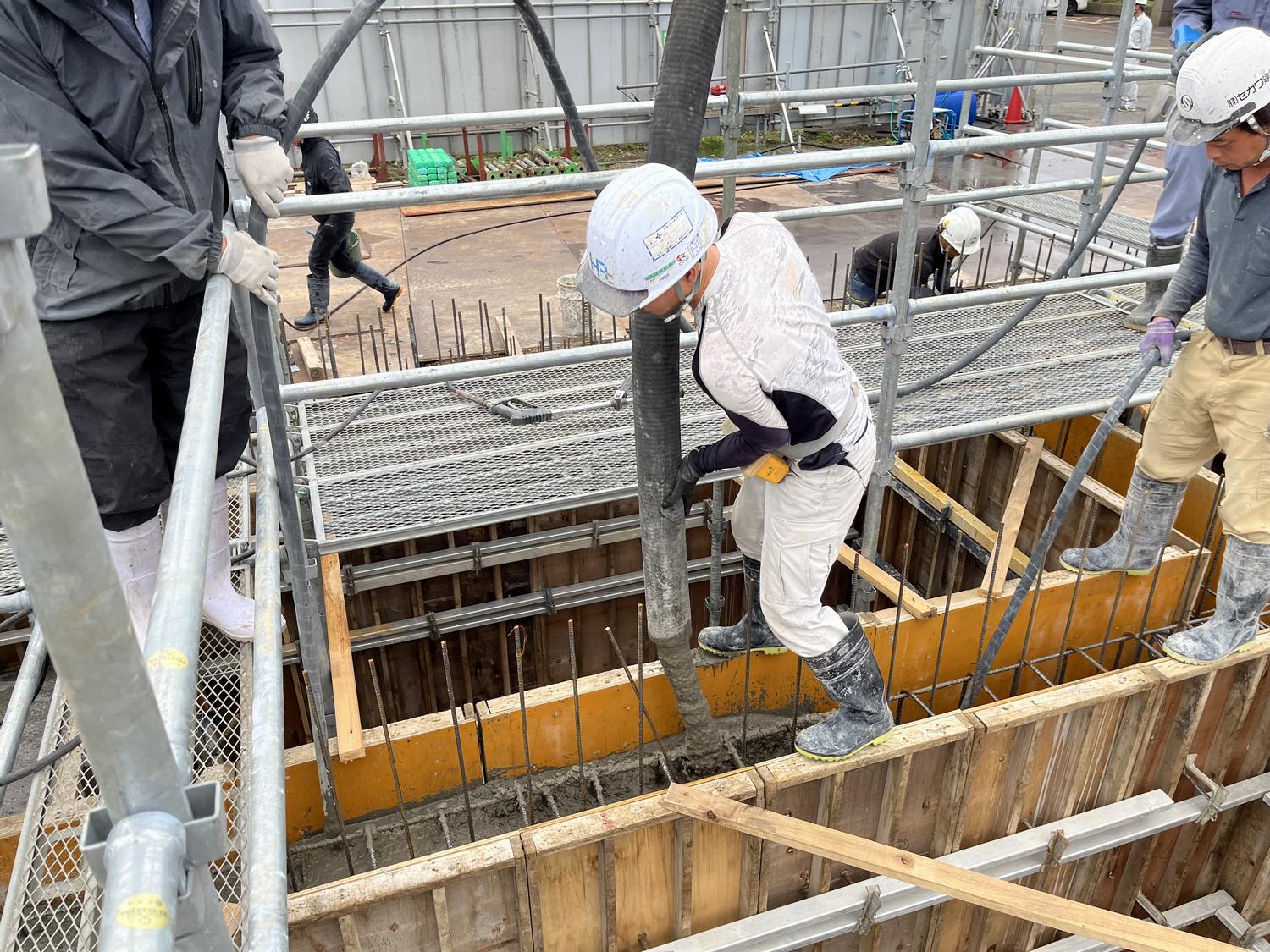

バイブレータで振動を与えながら、コンクリートを打設します。 これにより、空隙を無くし、耐久性の高い構造物ができます。 （10月22日撮影） |
 |

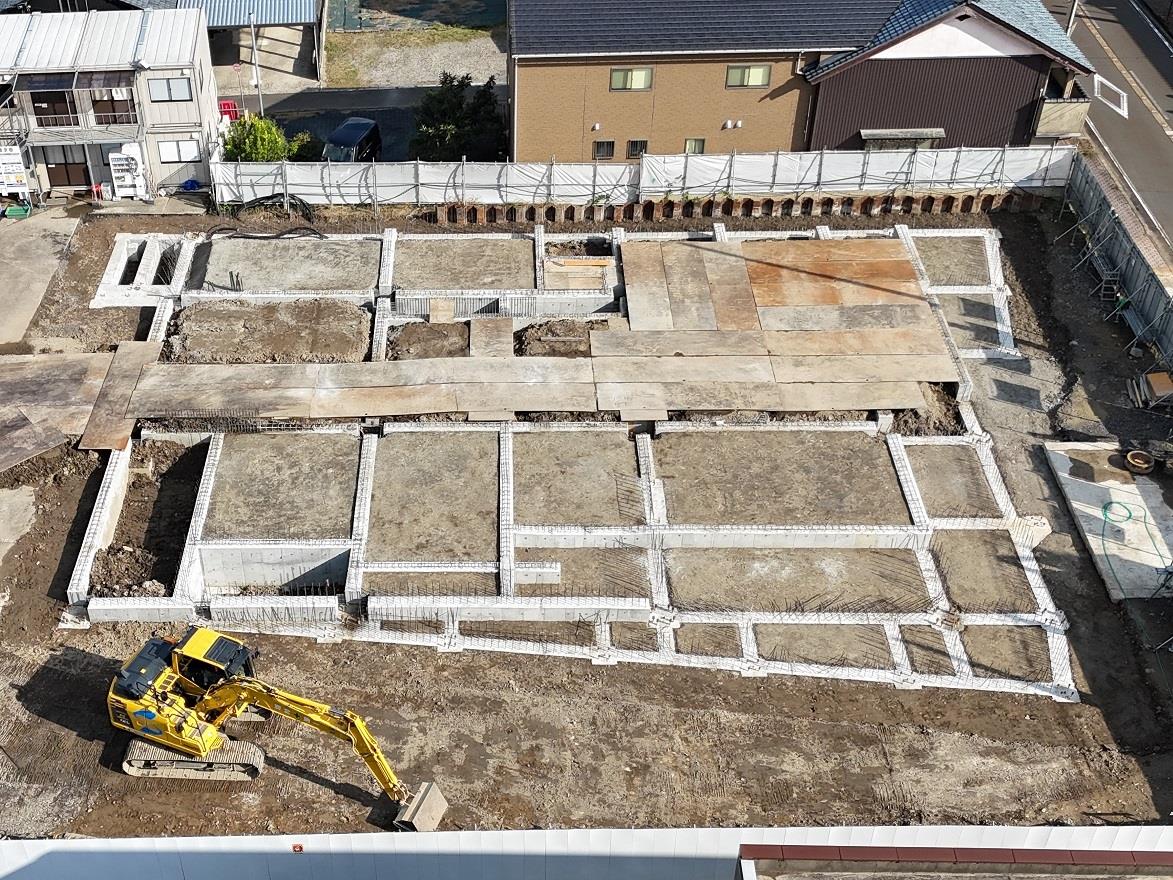

コンクリート打設後に一定期間養生して型枠を外します。 基礎と地中梁の完成です。 （10月28日撮影） |
埋戻し・表層改良（11月）
基礎完成後、掘削土を埋戻し、より頑丈にするために表層部分の土壌を改良します。
設備等の地中配管を埋設し、地中部分の工事は完了です。
 |

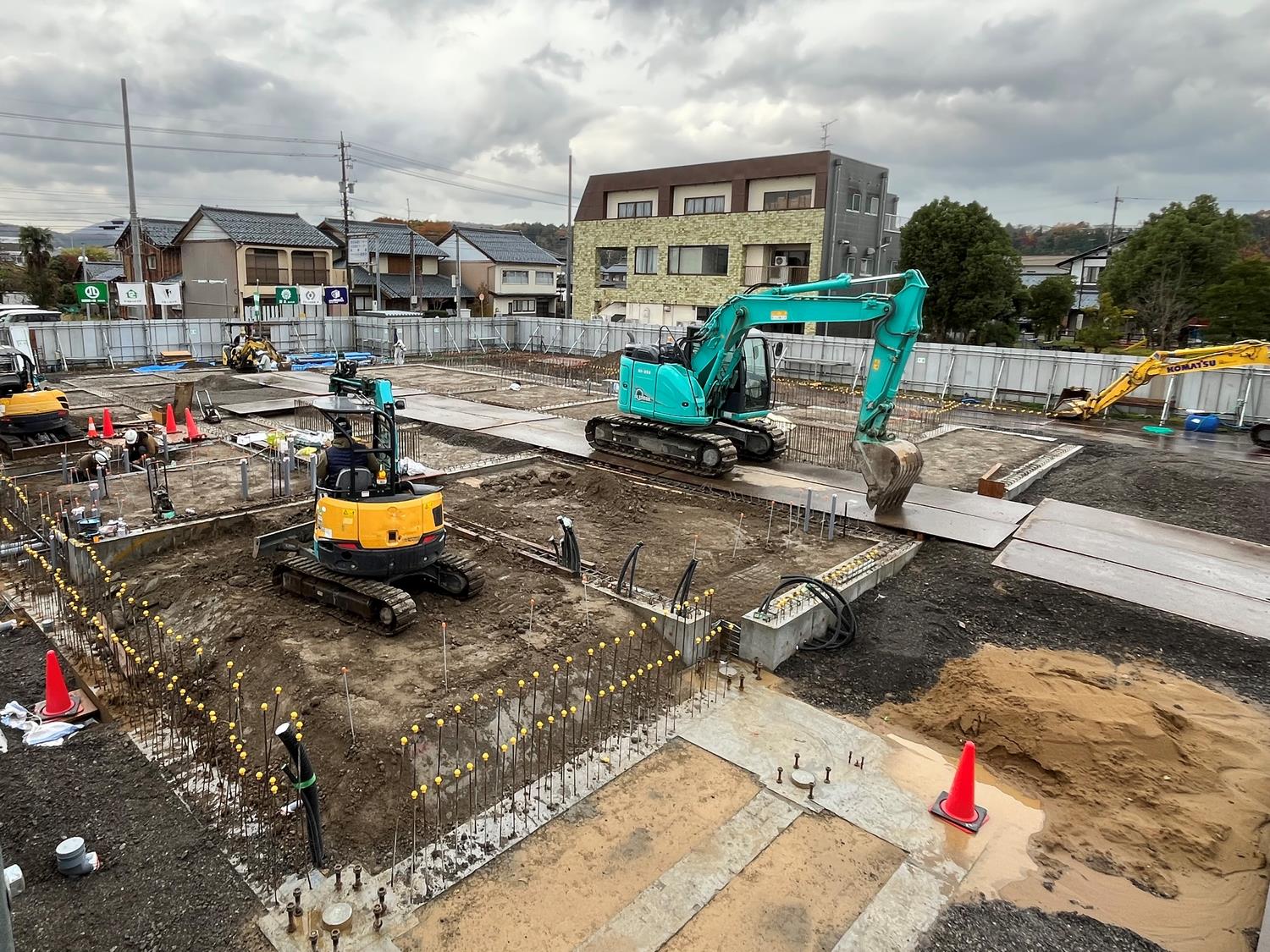

基礎と地中梁を埋戻し、表層改良を行っています。 （11月13日撮影） |
 |
埋戻し後、1階土間下に必要な設備配管を埋設しています。 これで地中部分の工事は完了です。 （11月27日撮影） |
