地域交流施設建設工事の進捗状況（鉄骨建方工事～スラブ工事）
鉄骨建方工事（12月）
鉄骨建方工事とは、工場で製作した鉄骨を現場で組み上げ、建物の骨組みをつくる工事です。
建物が歪まないように、水平や垂直を器具で測りながらの慎重な施工が必要です。
 |

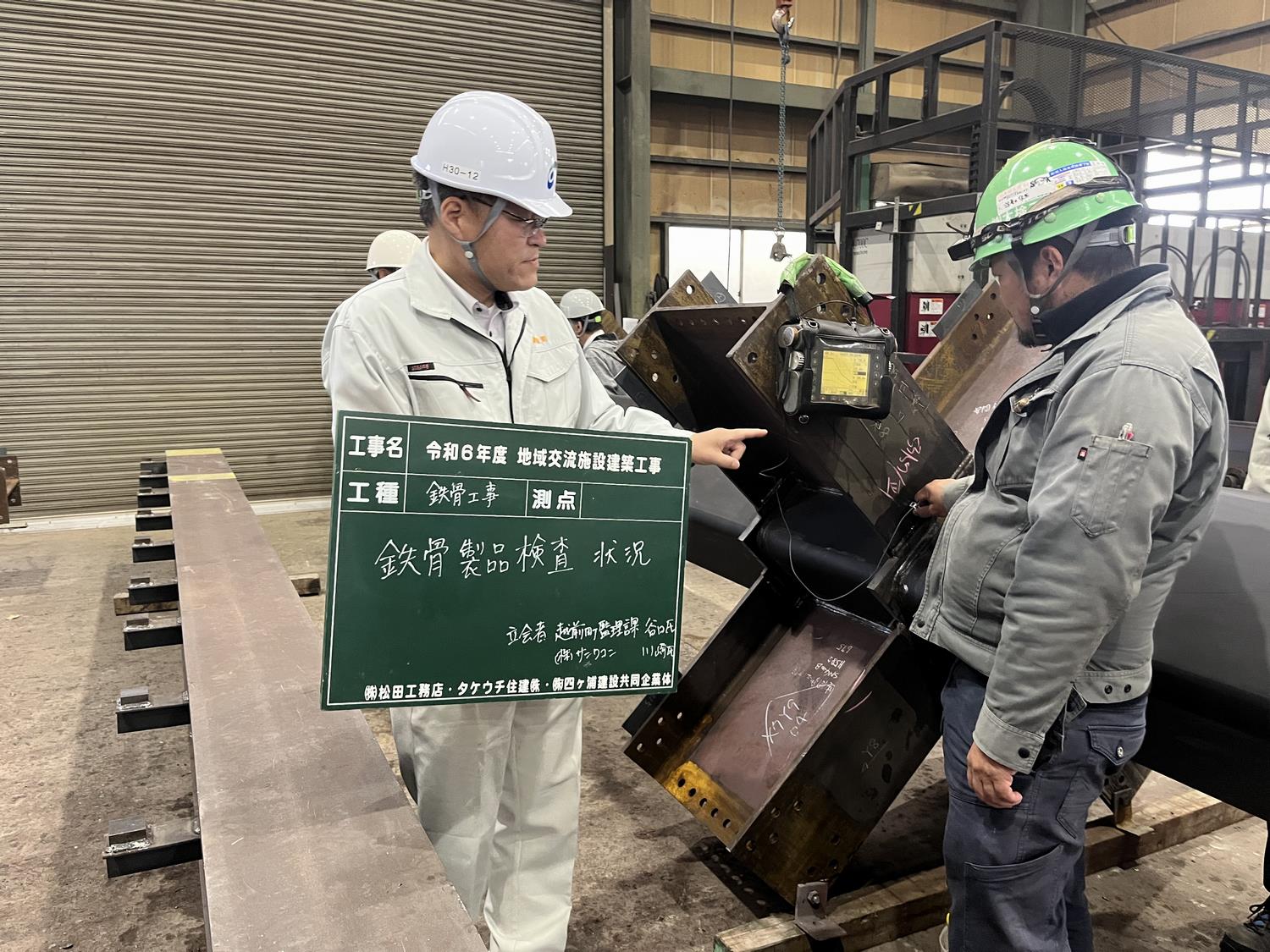

工場で柱や梁などの鉄骨部材を製作します。 |
 |

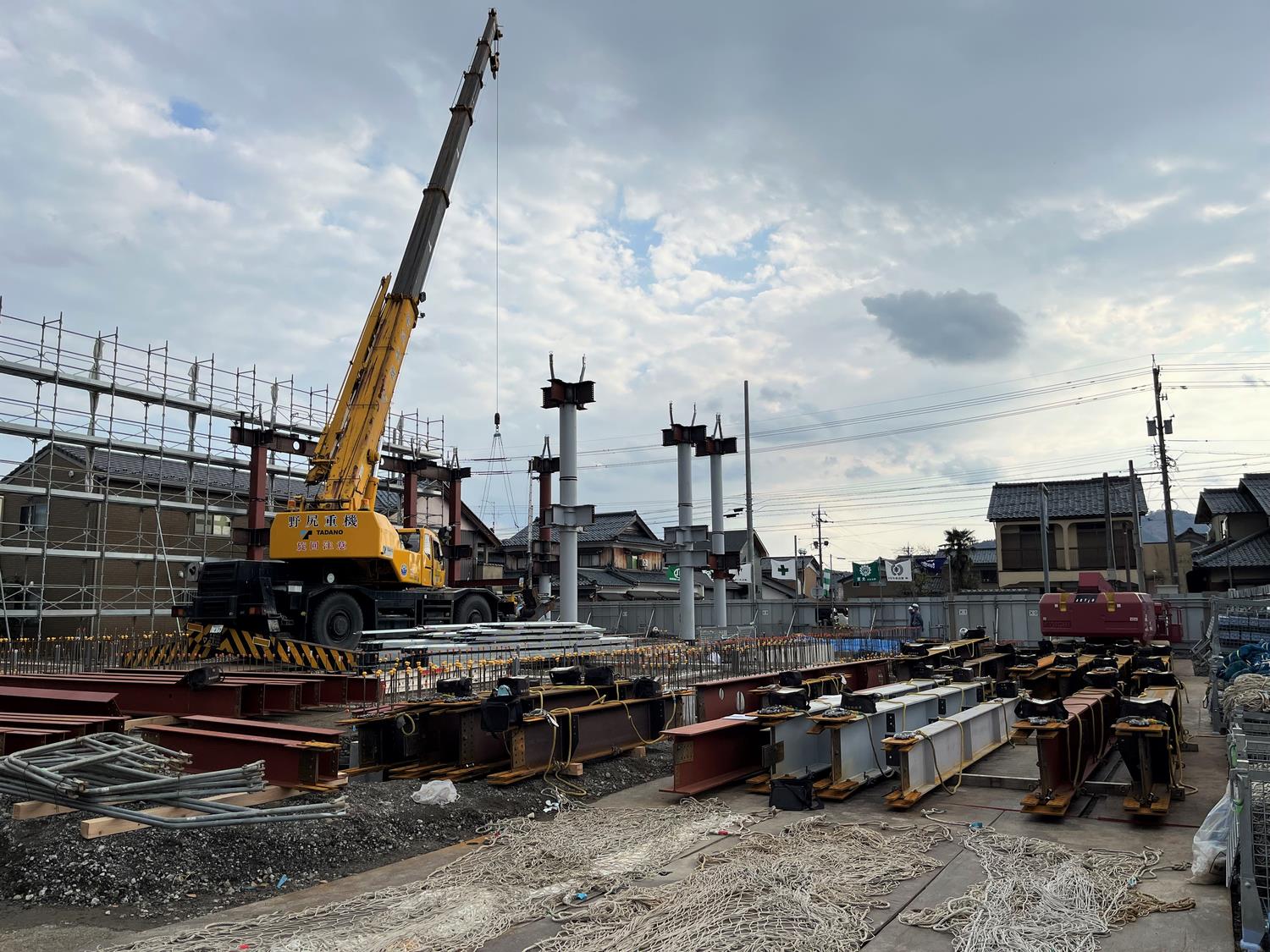

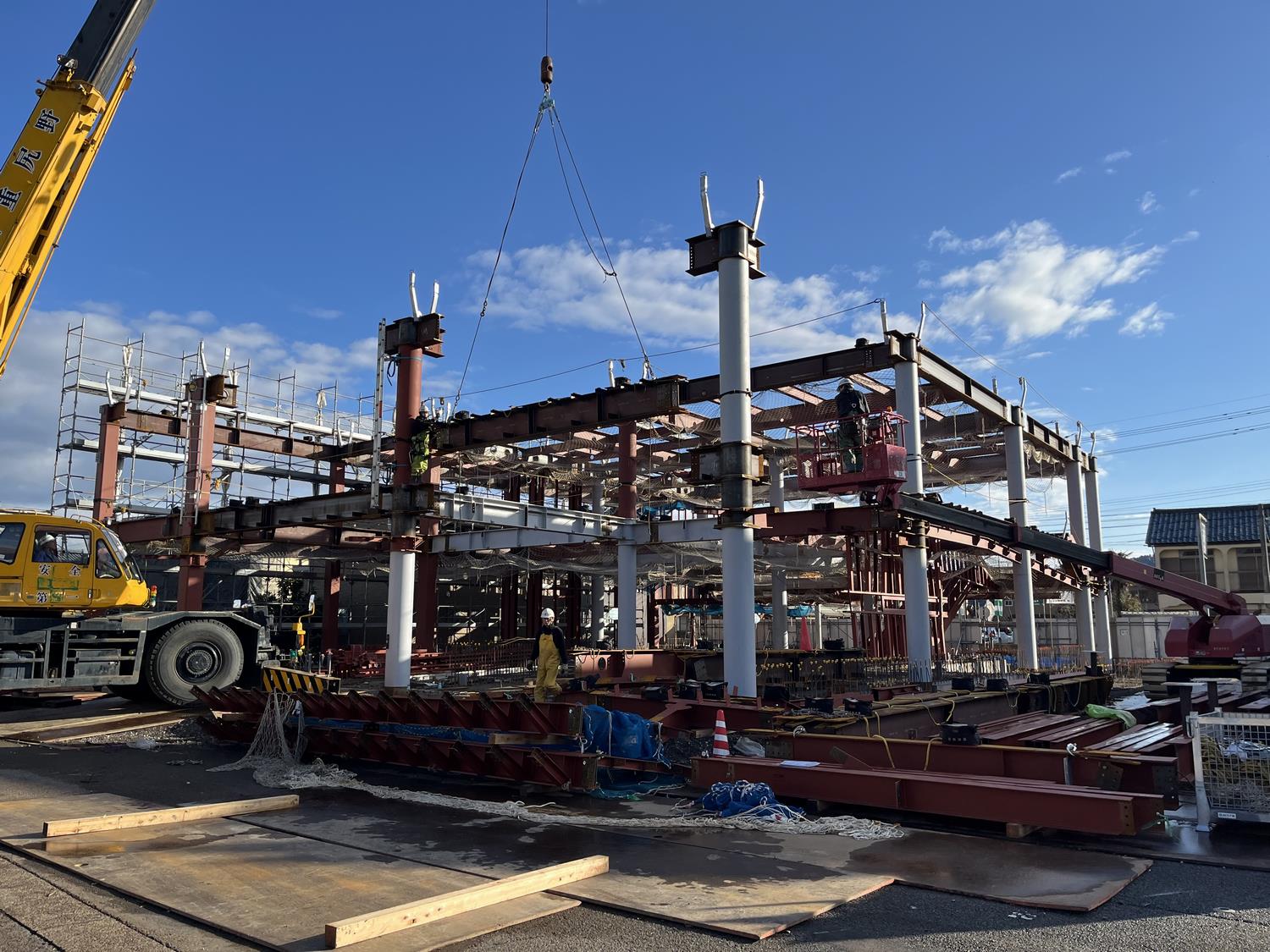

現場に鉄骨を搬入し、建方工事が始まりました。 （12月3日撮影） |
 |

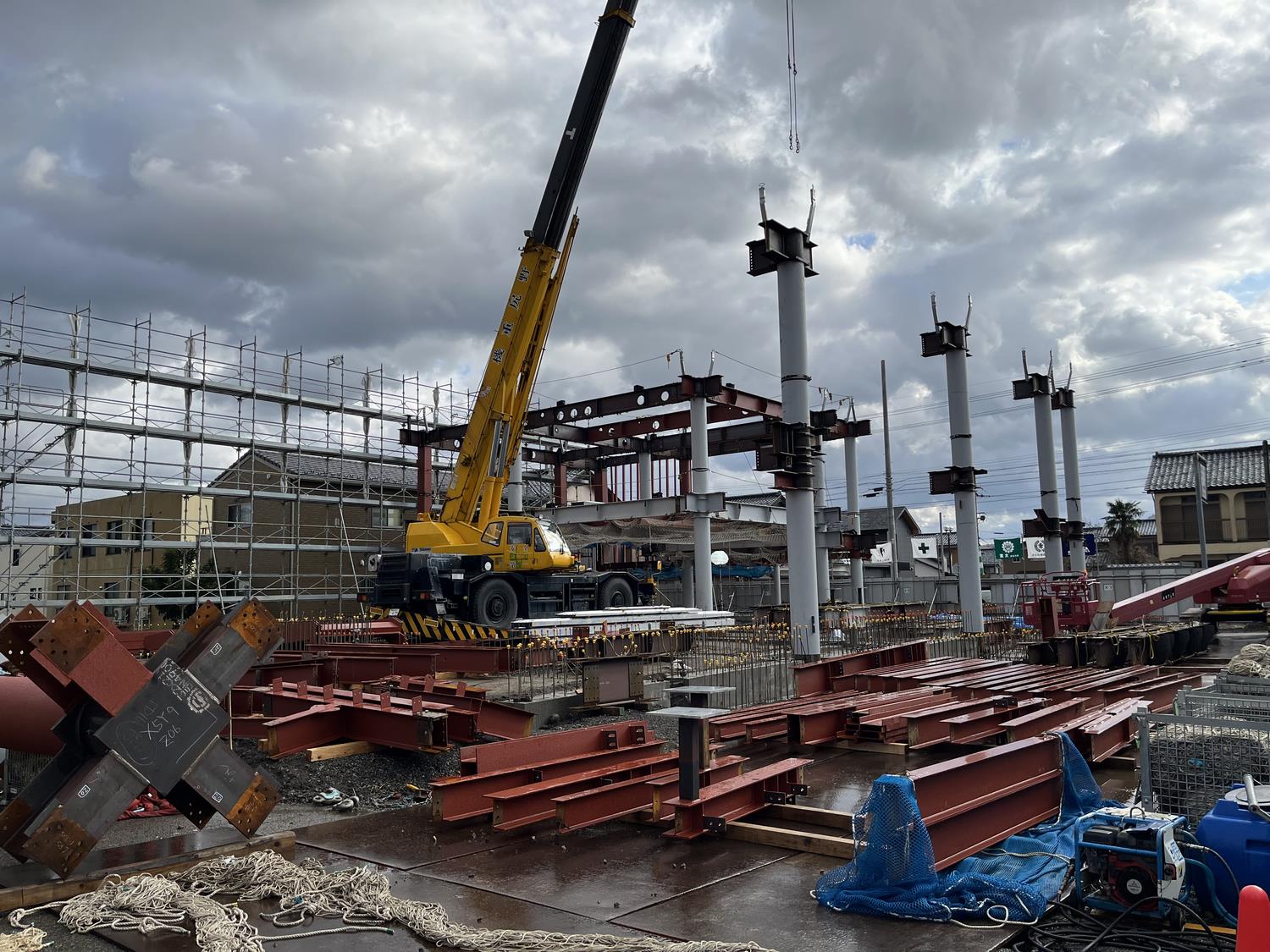

柱と梁を組み合わせ、柱の倒れ等の精度をチェック、 修正しながら、慎重に建て入れしていきます。 （12月5日撮影） |
 |

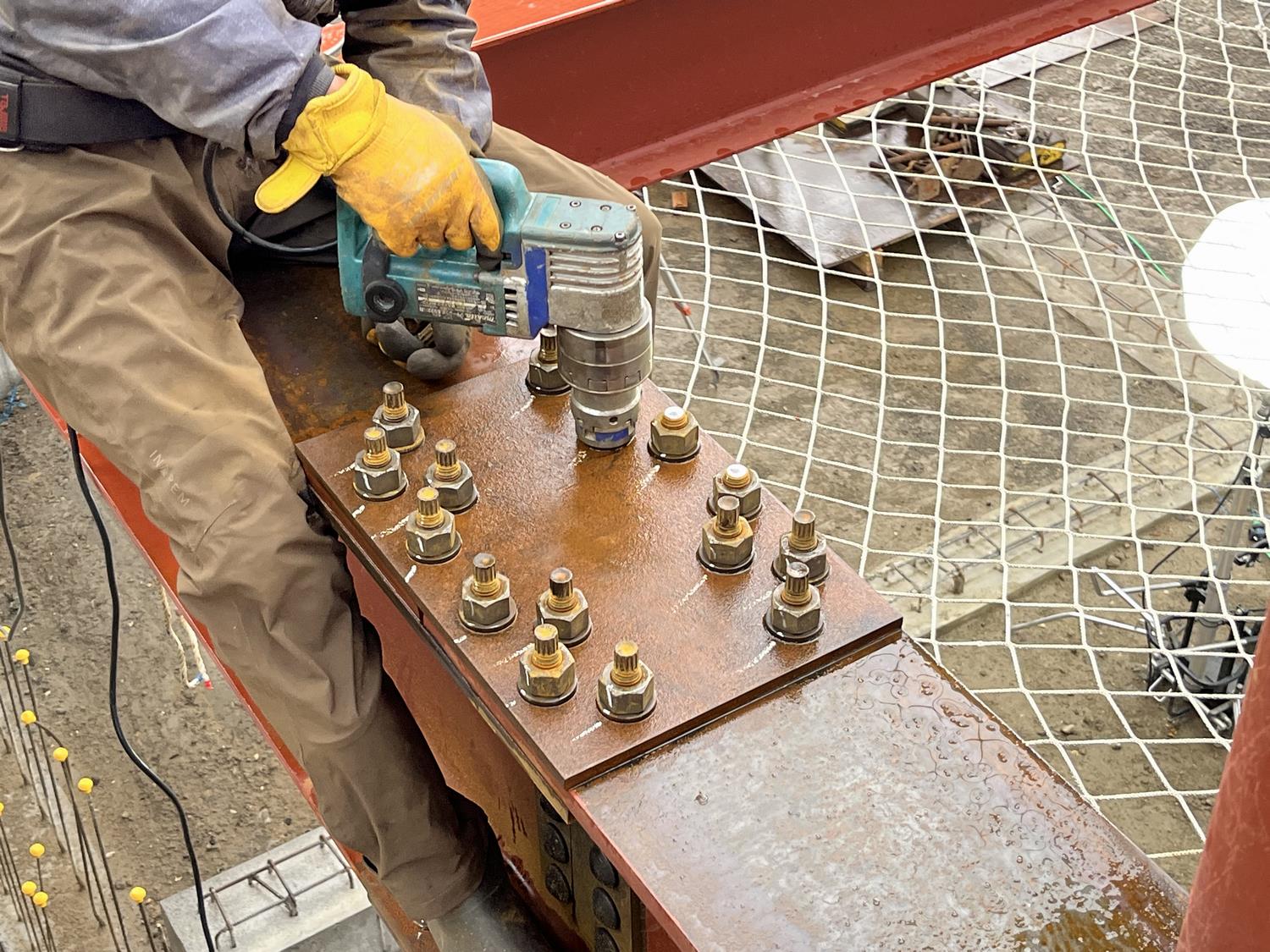

建て入れした柱・梁を、 高力ボルトにより規定のトルク値で本締めします。 （12月10日撮影） |
 |
工事が進み、建物の形が見えてきました。 （12月10日撮影） |
 |

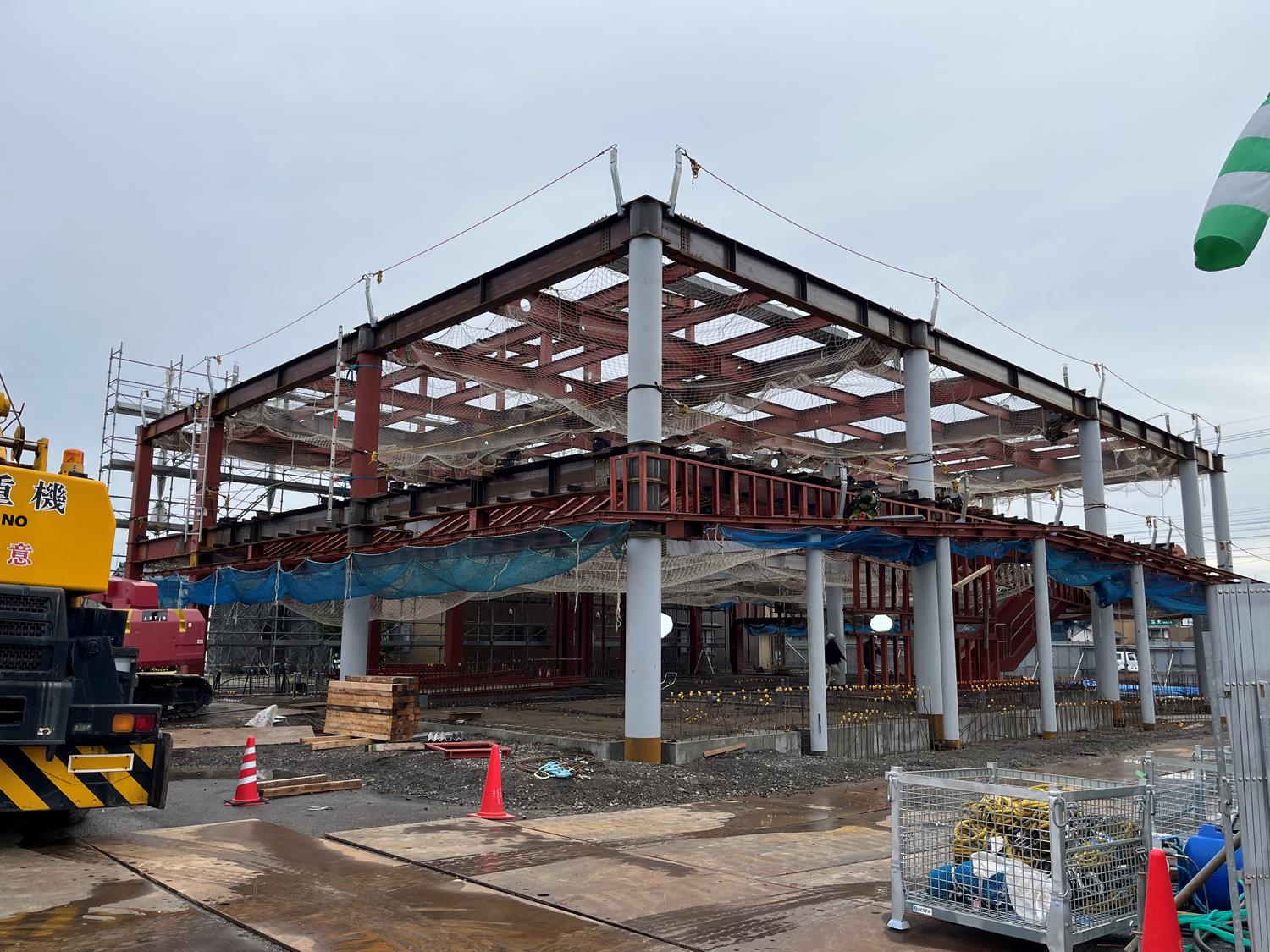

骨組みが組みあがり、庇の鉄骨なども取り付けられています。 （12月13日撮影） |
 |

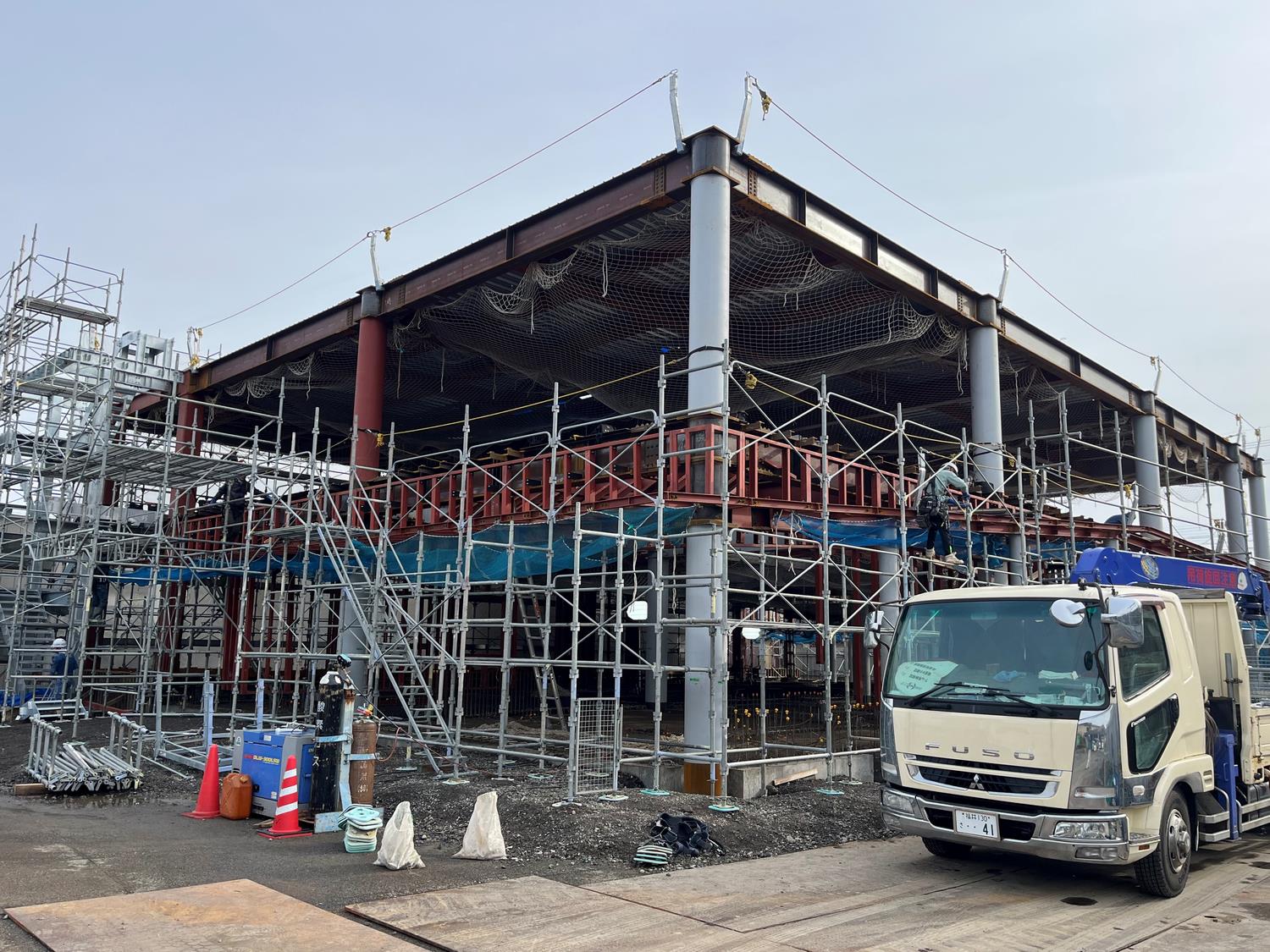

ボルトを締め付けて建方工事の完了です。 屋外階段や内外装工事のための外部足場も組まれています。 （12月20日撮影） |
スラブ工事（12月～2月）
スラブとは各階の床や屋根のことです。
地上階以外のスラブは、デッキプレートという鋼板を敷いてその上にコンクリートを流し込んで作ります。
デッキプレートには、コンリートの型枠としての役割と、スラブをより頑丈にする役割があります。
 |

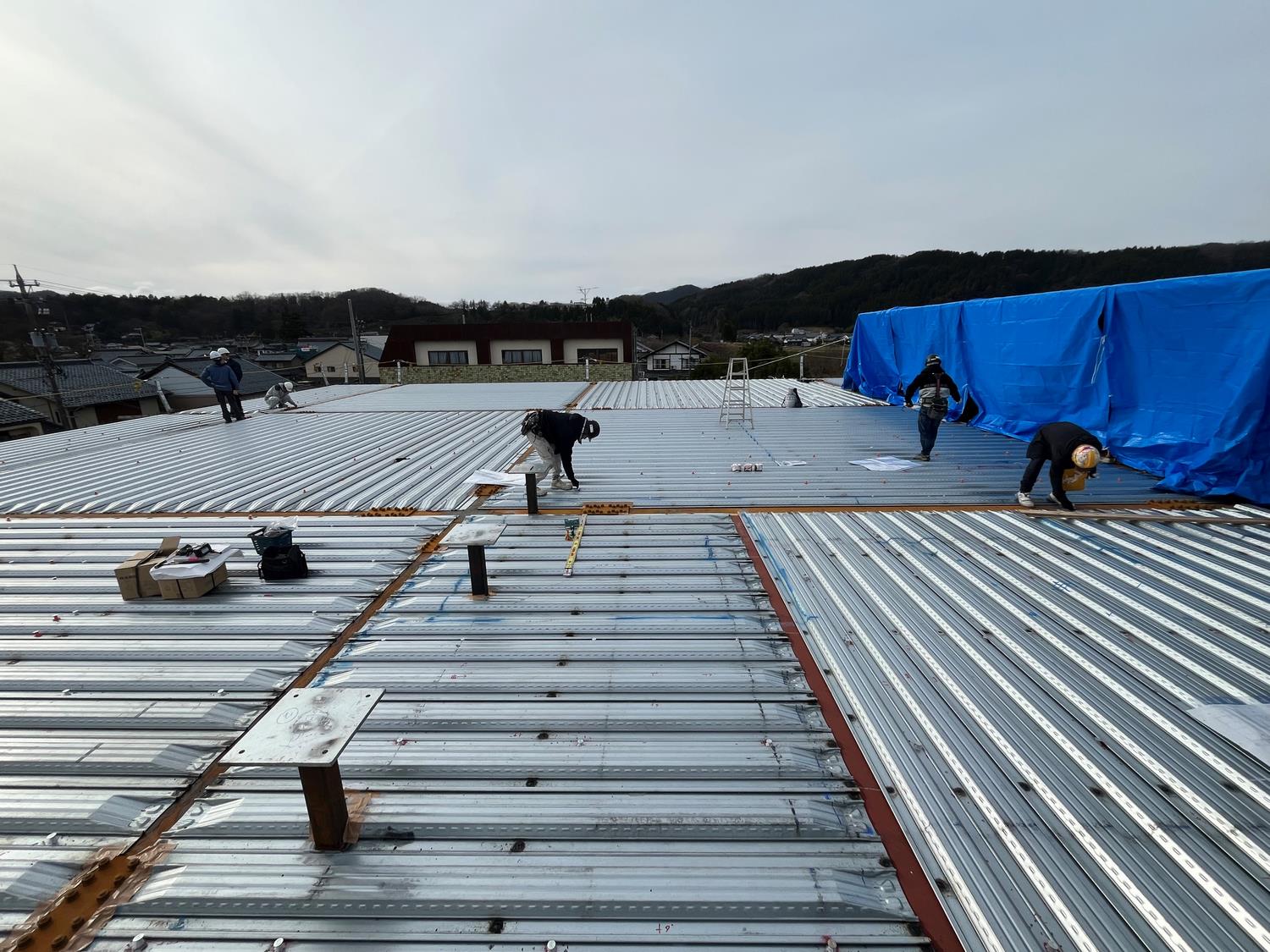

屋上に敷いたデッキプレートです。 デッキプレートは鉄骨の梁に溶接して固定しています。 （12月20日撮影） |
 |

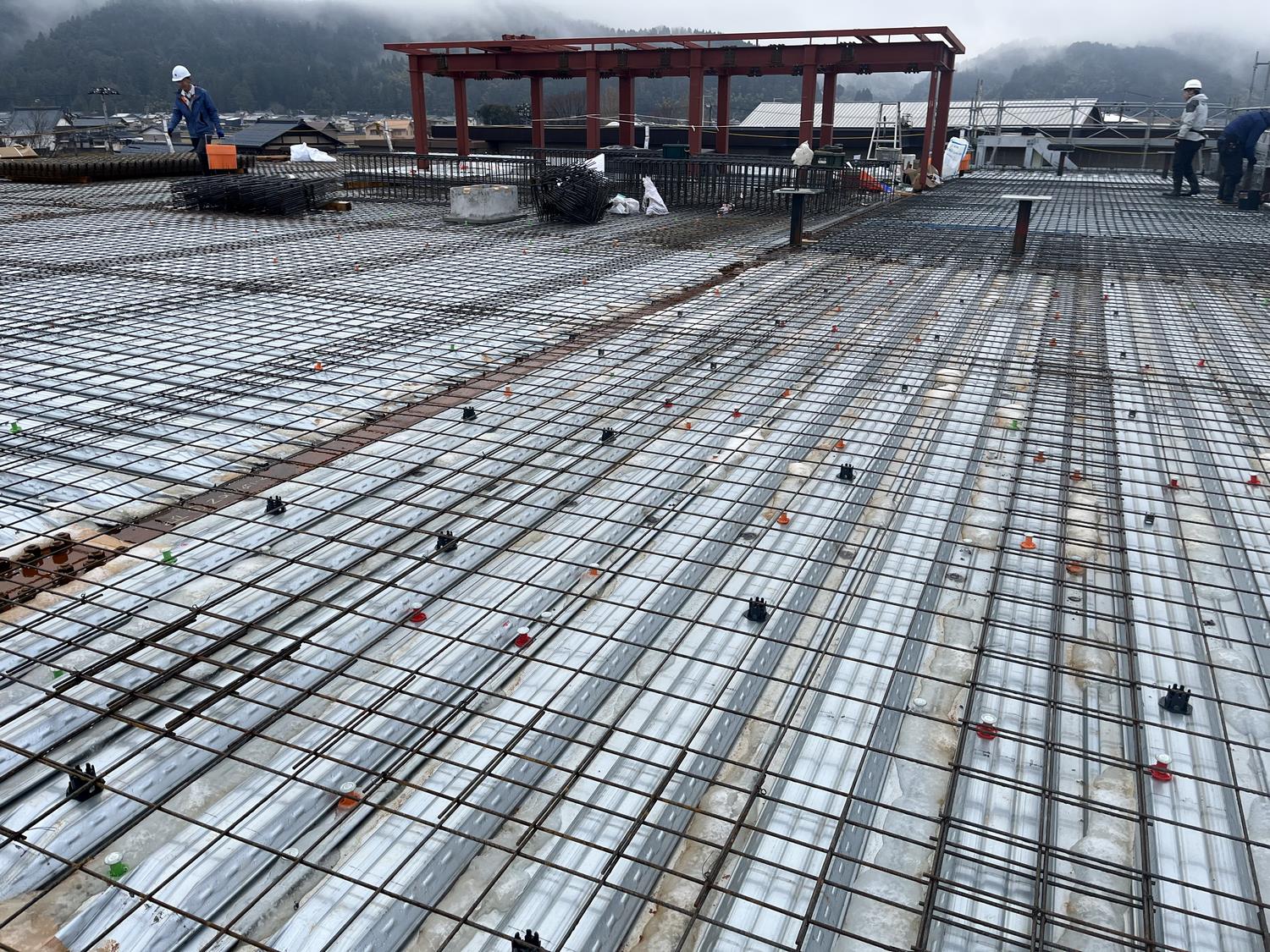

デッキプレートの上に溶接金網を敷きます。 コンクリートのひび割れ防止の役割があります。 （12月24日撮影） |
 |

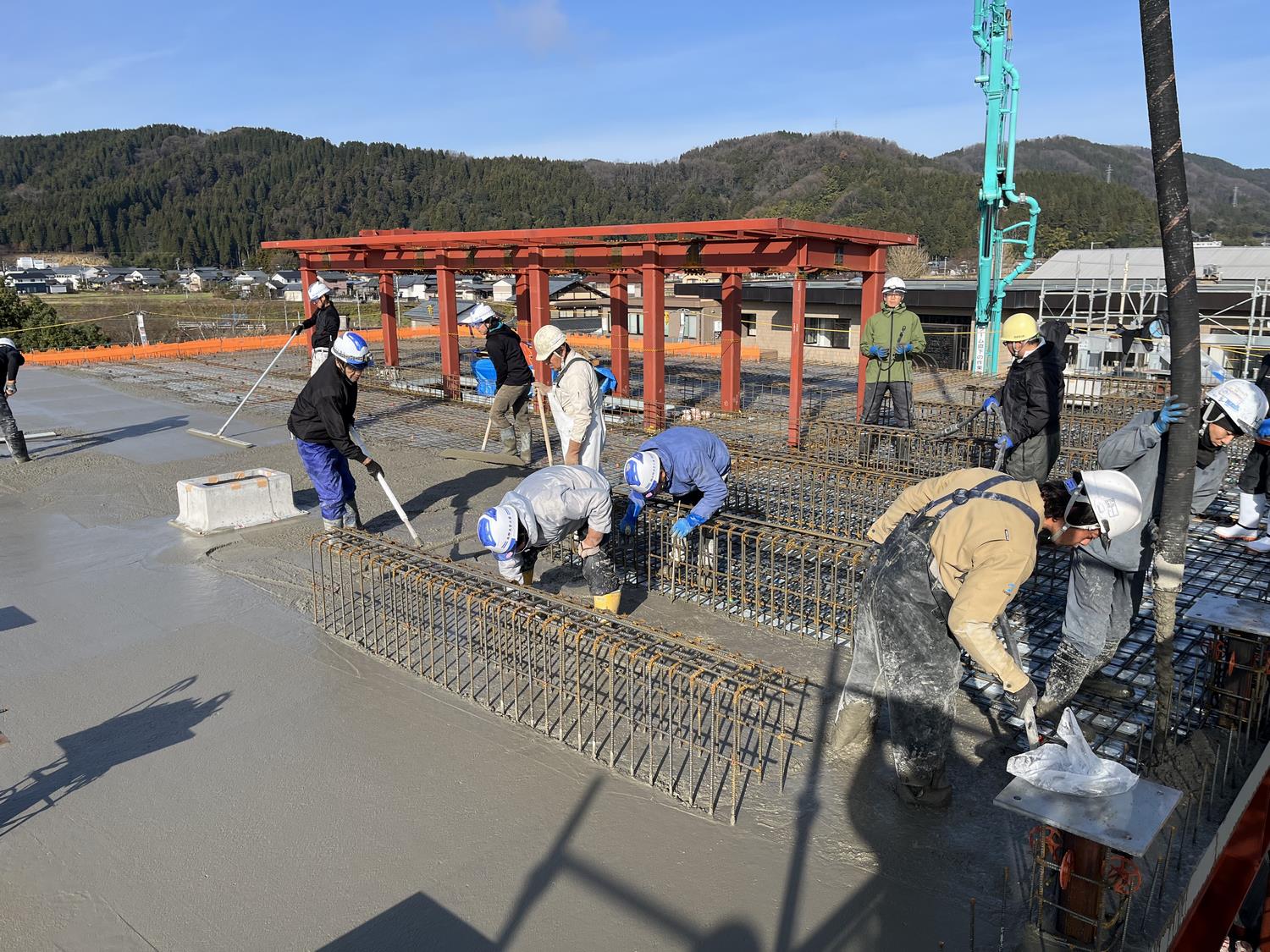

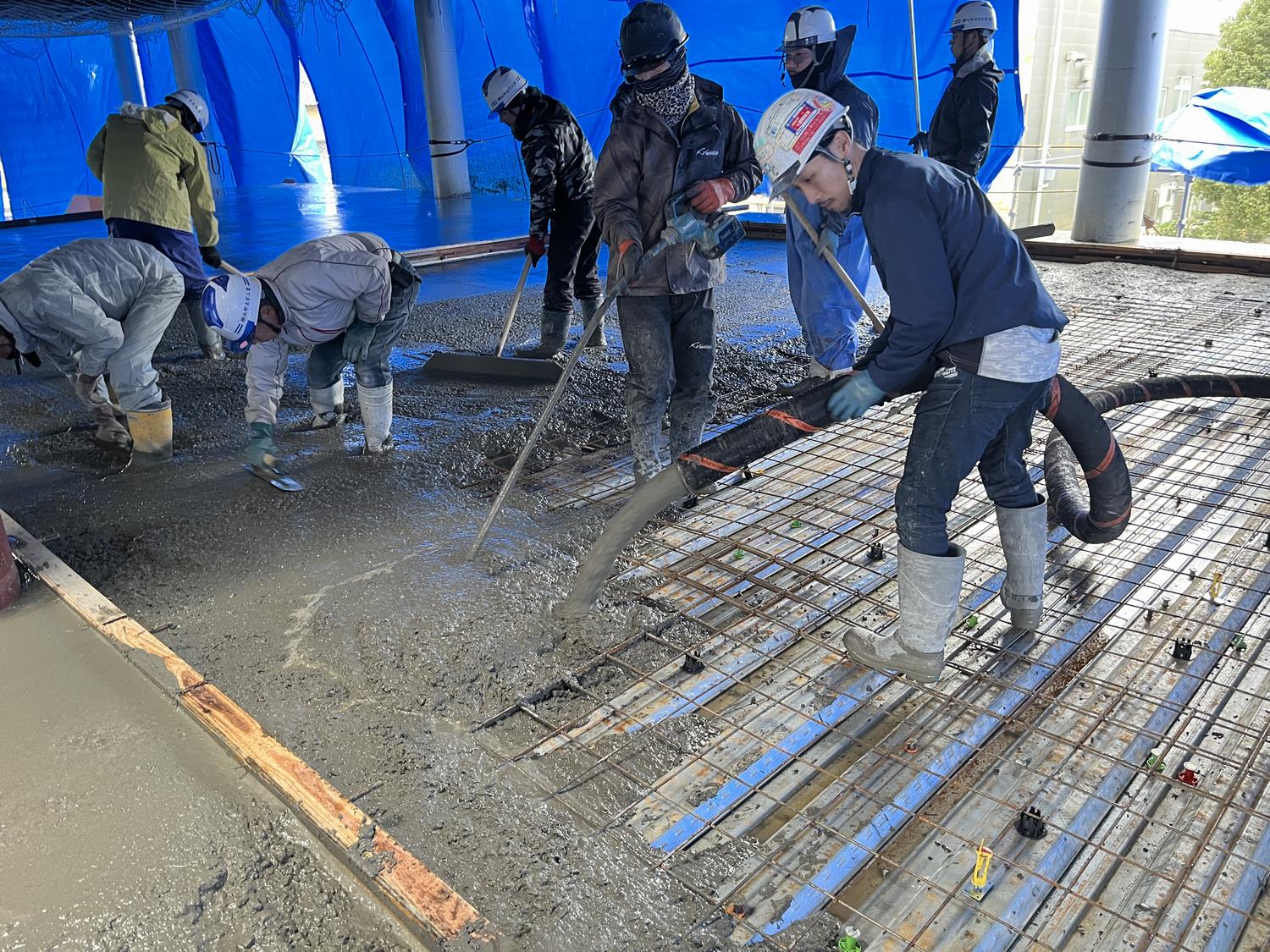

コンクリートを打設し、平らにならしてきます。 一定期間養生して、スラブが完成します。 （12月25日撮影） |
 |
2階スラブも同様の手順でつくります。 （1月8日撮影） |
 |

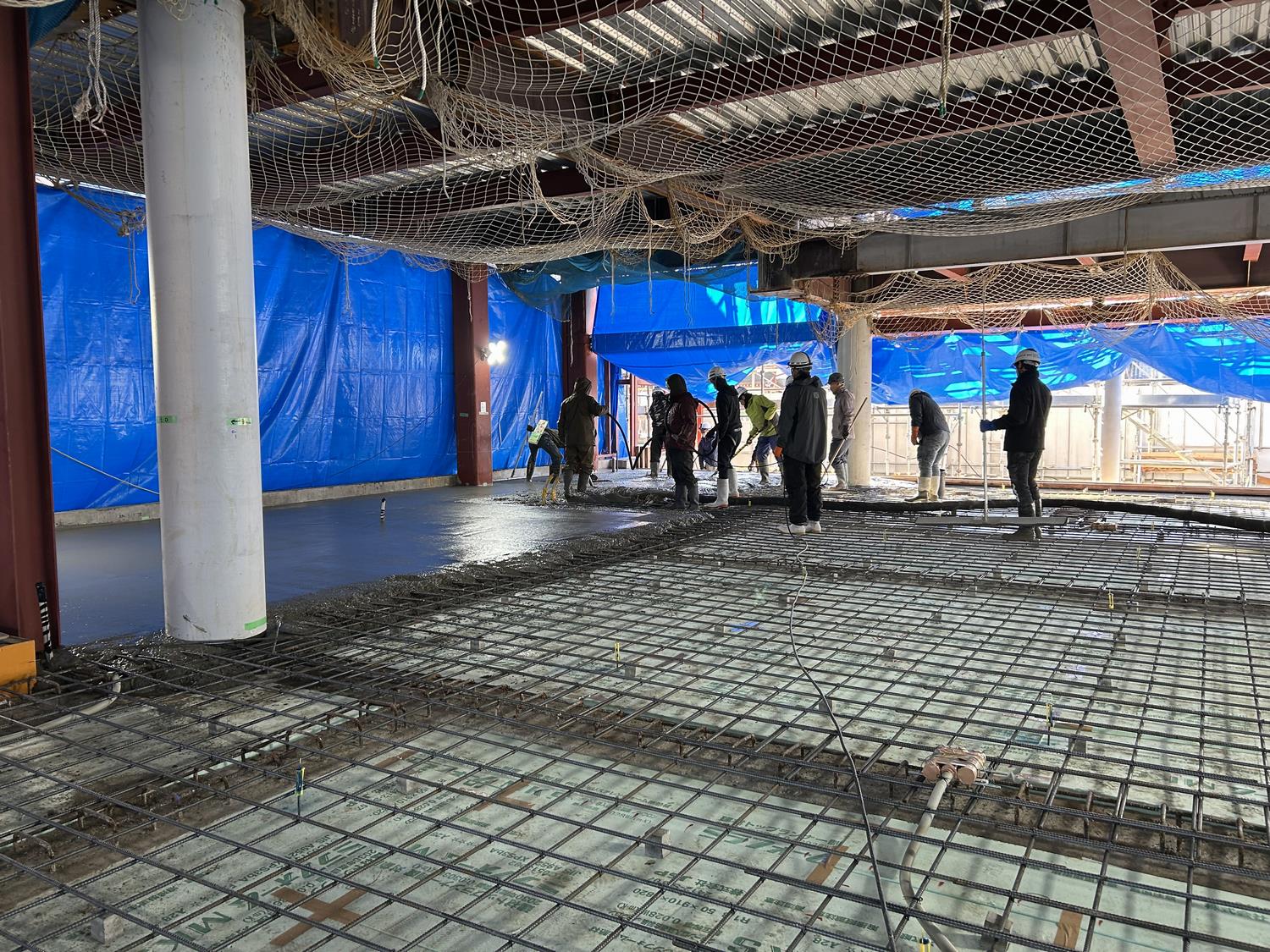

1階土間には、断熱材を敷き込んだ上に鉄筋を組み、 コンクリートを打設します。 （1月18日撮影） |
 |

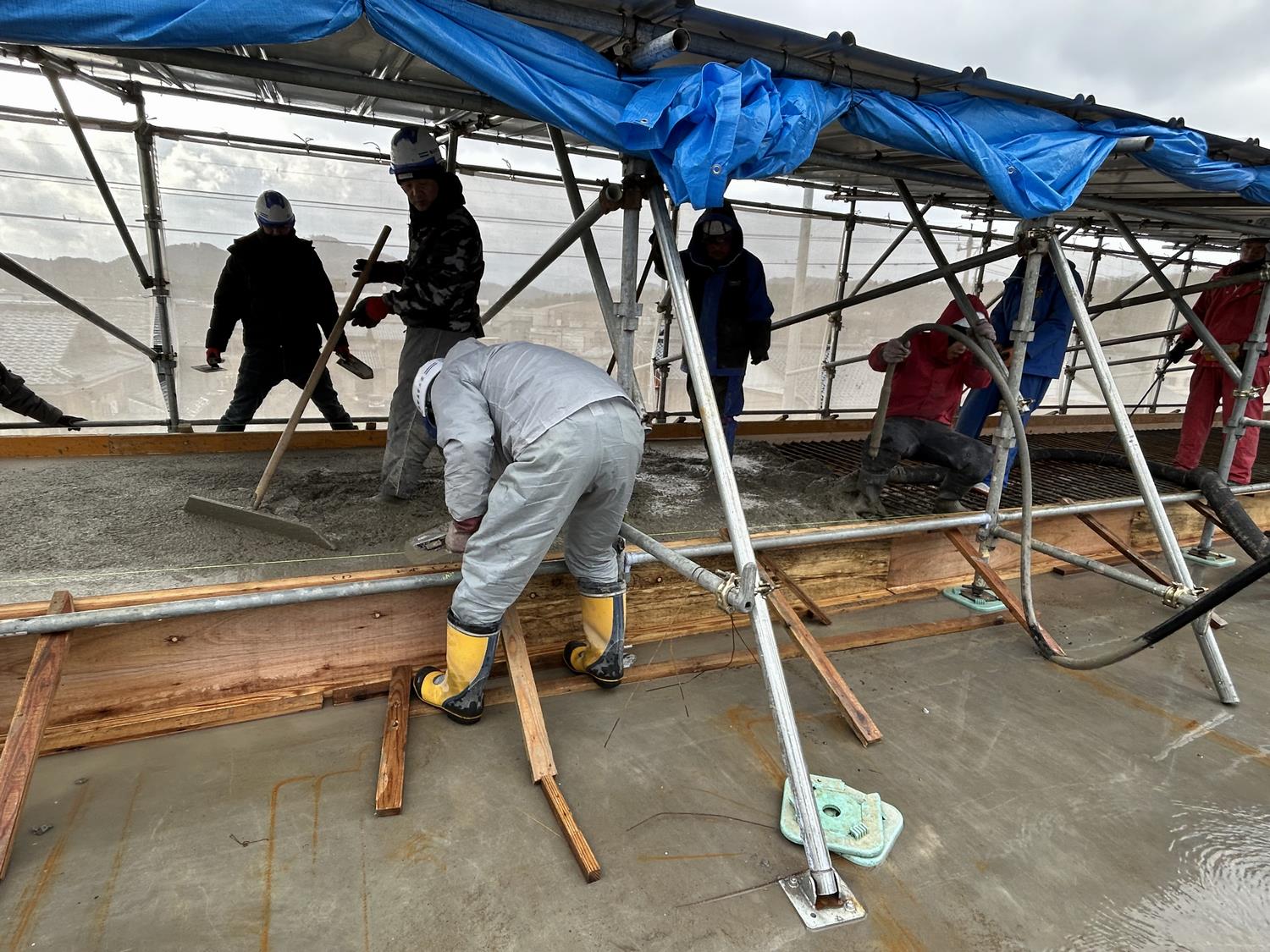

屋上庇部分にも鉄筋を組み、コンクリートを打設。 養生後に型枠を取り外し、屋根、床スラブは完成です。 （1月29日撮影） |
